Telefonla Uzaktan Cihaz Kontrol Etme Projesi | Nasıl Yapılır

Çok tuhaf bir sorun Başlatan ozgur Bugün Cevaplar: Belli voltajda yanan led Başlatan Tesla58 Bugün Cevaplar: 2. Elektronik Devre Şemaları. Sistemin çalışmaya başlaması için gerekli önseçimli zil çalma adedi 5 adet dir. Bu daha sonra telefonla değiştirilebilir. Sistem 5 adet telefon zilinin çalmasını müteakip otomatik olarak açılır ve 3 adet açılış beep sesi duyulur. Beep sesleri mümkün olan en kuvvetli biçimde verilmeye çalışılmıştır. Daha da kuvvetlendirmek için devreye kuvvetlendirici bağlanması gerekmektedir. Sesin azlığından lütfen şikayet etmeyiniz.

İsteyen kuvvetlendirici bağlayabilir.

DTMF Yazılımında PORT Değiştirme

Açılışı müteakip giriş için şifre girilmesi gerekir. Şifre 4 haneli bir rakam olup önseçimli şifre rakamıdır. Buda program içinden veya telefonla sonradan değiştirilebilmektedir. Şayet şifrenizi unutur iseniz ikinci şifre ile sistemi açmanız mümkündür. Buda olarak belirlenmiştir. İsteyen bunu program içinden değiştirebilir telefonla değiştirilemez. Girilen şifre doğru ise, doğruluğu belirleyen bir beep mesajı değil ise yanlış olduğunu belirleyen bir beep mesajı alacaksınız.

Şifreniz yanlış ise yeniden girme imkanınız bulunmaktadır. Yeniden giriş imkanı 3 adettir. Şayet 3 defa yanlış şifre girerseniz sistem kendini kilitler ve yeniden giriş yapılmasına mani olur.

Girilen şifre doğru ise; Öncelikle bir işlem seçmeniz gerekecek. İki seçeneğiniz var;. Burada şayet;. Şifre girişi seçilmiş ise Önce tuşu sonra 9 tuşu ile öncelikle mevcut şifrenizi girmeniz ve gelen beep ikazlarını takiben yeni şifrenizi girmeniz gerekmektedir. Gerek tuş girişlerinde ve gerekse şifre girişlerinde süre tutulmaktadır. Şayet önceden ayarlanmış süre içinde giriş yapılmaz ise sistem kendini otomatik olarak kapatacaktır.

Bu nedenle girişlerin çabuk yapılmasında yarar vardır.

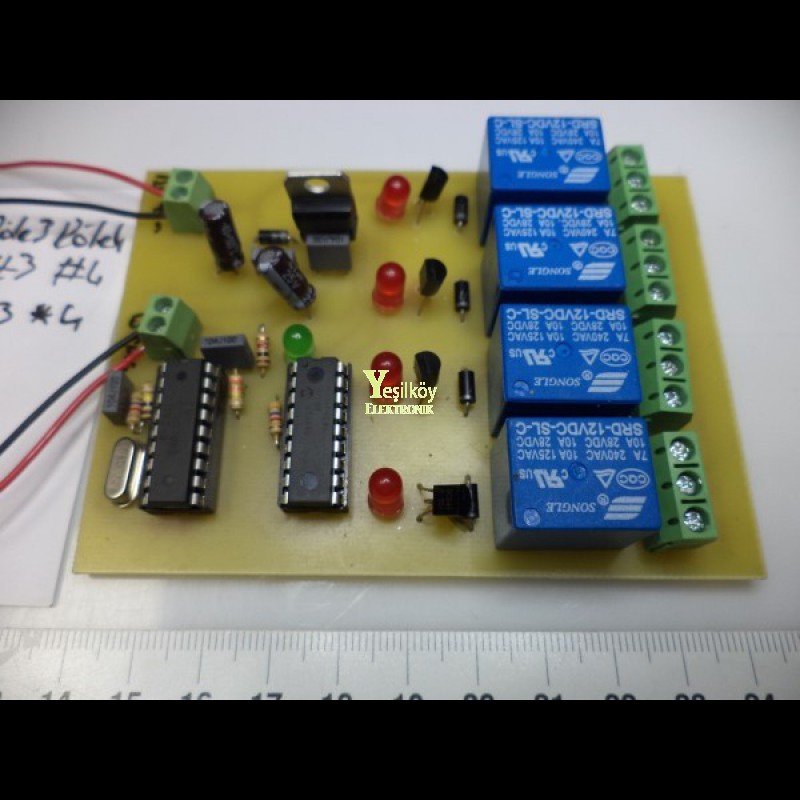

PIC16F628 CM8870 Telefon ile Uzaktan Cihaz Kontrolü DTMF

Sistemden hoşlanacağınız ümidi ile başarılar temenni ediyorum. İlk çalışmanın başarılı olduğu söylenebilir bazı malzemeler sorun çıkartmıştı Sebepler 75T DTMF alıcısı ile PIC arasında arabirim problemi ile ilişkili olarak bulunmustur. Fakat her iki devrede de özellikle ilk üç çalmada telefon çalma sinyali ile devrelerin çıkışındaki sinyal arasında senkronizasyon eksikliği bulunduğu görüldü. Yinede altıncı çalma sonunda bu senkronizasyon eksikliğinin nispeten giderildiği gözlenmiştir.

DTMF Sinyallerle Uzaktan Kontrol Devresinin aktif hale geçmesi için telefonun beş kez çalmasının uygun olduğu ve çalma sayısı PIC içerisinde kontrol ettirileceği için devrenin çalışması açısından mühim bir problem oluşturmayacağı kanısına varılmıştır. Devreyi hattan yalıtmak amacıyla transformatör kullanıldı. Devrenin bu haliyle hattan fazla akım çektiği gözlendi.

Devrenin bu haliyle daha sağlıklı olarak çalıştığı ve hattan gelen DTMF sinyalleri doğru olarak çıkışlarına aktardığı tespit edildi. DTMF Sinyallerle Uzaktan Kontrol Devresinin Çalmayı Algılama ve Hattı Açma kısımlarında kullanılabilecek devreler hakkında araştırma yapılmak suretiyle orijinal devrede aynı işi yapan kısımlara alternatif olarak devreye adapte edilebilecek iki adet devre belirlendi.

Burada dikkat edeceğimiz önemli bir nokta sıfır yerine sıfır değil de 10 yazdık çünkü dtmf sisteminde sıfırın değeri yukarıdaki tablodan da görüleceği üzere on dur. Bu değişiklikler yapıldıktan sonra klavyenin F9 tuşuna basılır. Bunun sonucunda programı açtığımız klasörün içine otomatik olarak değişiklik yaptığımız şifre programına ait hex dosyası oluşur. Bu hex dosyasını pice yükleyip kullanabiliriz. Yazılım yeni çizilmiş bir baskılı devreye uyarlanacağında aşağıdaki kısım yeni çizilen baskılı devredeki portlara uygun şekilde değiştirilir.

• iphone dizi izleme siteleri.
• spy demo indir.
• Arduino - Telefonla Uzaktan Kontrol!
• Cep telefonu ile 8 adet röle uzaktan kontrol dtmf!
• facebookta takip etmek istemiyorum.

Burada E1 diye adlandırılan bacak mt in şemadanda görüleceği üzere 11 numaralı ayağıdır. Buradan şunu anlarız demekki mt in 11 numaralı bacağını getirip pic işlemcinin 10 numarasına bağlayacağız. Yok bir tutarda baskılı devrede picin başka bacağını kullanırsak buradan port adını ona göre değiştirmemiz gerekir.

Bu şekilde yazılmışsa b portunun hepsi giriş a portunun hepsi çıkıştır. Giriş olursa pice bilgi girecek çıkış olursa pic ordan çıkış verecek demektir. Örneğin mt den bilgi geleceğinde o portların giriş olması gerekir. Pic röle çıkışı verecek ise o portlarında çıkış olması gerekir. Diyelim önce elimizde 2 röleli çalışan yazılım var. Röle sayısı yukarıdaki örnekteki gibi arttırılır.

Röle sayısı pic işlemcinin boş port sayısıyla sınırlıdır. Röle sayısı azaltılmak istendiğinde yukarıdaki işlemlerin tam tersi yapılır. CM dtmf dtmf devresi dtmf kontrol dtmf röle microchip pic projeleri PIC16F telefon kumanda telefon röle. Ama burada ki gibi eksik olmasın sizin yanınızda değiliz kodları görmüyoruz veya yaptığınız devreyi görmüyoruz kendisine dosyalarıda ulaştırın.

Sa hocam ben bu devreyi yaptım ellerinize sağlık çok güzel olmuş. Benim bir sorunum var. Epromlu olan 4 röle sistem Genel aç kapat bölümünü diğer röleler etkilenmeden yapılabilirmi?
